普通混凝土和高性能混凝土的根本區別就在于,高強度、高耐久性、耐腐蝕、使用周期長等特點。工程實踐證明,混凝土中適量的摻加微硅粉,能配制高性能混凝土,可大幅度提高混凝土的致密性及耐久性,具有良好的經濟效益和社會效益,值得廣泛應用推廣。

 (1)提高混凝土早期強度和***終強度。硅灰取代20—30%以內的水泥時,蒸氣溫度為75—80℃,砂漿的抗壓強度為不摻硅灰的2—3倍;采用蒸壓養護,則幾乎達3倍;采用標準養護,砂漿的抗壓強度也明顯的提高。當微硅粉與***堿水劑復合使用時,可使混凝土的水膠比(W/C+Si)降至0.14—0.18,水泥顆粒之間被硅灰填充密實,混凝土的抗壓強度為不摻硅灰的3~6倍。

 (2)增加混凝土的致密性。

 (3)改善混凝土離析和泌水性能。

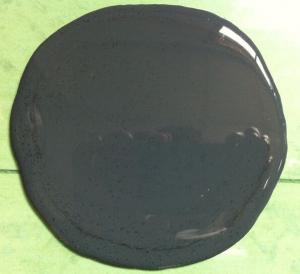

 硅灰摻入量即取代率Si/(Si+C)愈多,混凝土材料愈難以離析和泌水。 當取代率達15%時,混凝土坍落度即使達15—20cm,也幾乎不產生離析和泌水;當取代率達20—30%時,將該混凝土直接放入水中也不會產生離析。由于微硅粉對混凝土離析和泌水性能的改善,摻加硅灰可以配置水下不離散混凝土,可用海港碼頭、水庫大壩、鐵路公路、地鐵隧道、煤礦巷道水下工程等。

 (4)提高混凝土的抗滲性、抗化學腐蝕性和比電阻。由于微硅粉的摻入提高了混凝土的密實性,大大減少水泥空隙,所以提高了硅灰混凝土的抗滲性能。

 當混凝土中硅灰取代率為10-20%時,還能顯著改善混凝土的抗化學腐蝕性,而且對鋼筋的耐腐蝕性也有改善。這是因為密實性的提高和SiO2含量增加,有效地阻止了酸離子的侵入和腐蝕作用。由于摻加混凝土微硅粉具有上述諸多優點,所以國內外已廣泛使用。

Tags:微硅粉
