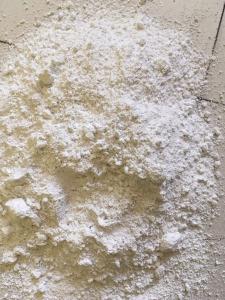

由于微硅粉顆粒非常細(xì)小,比表面積大,具有較高的活性和二氧化硅純度高等顯著優(yōu)點(diǎn),加入混凝土中具有多方面優(yōu)越性能:

(1)提高混凝土早期強(qiáng)度和***終強(qiáng)度。微硅粉取代30%以內(nèi)的水泥時(shí),蒸氣溫度為80℃,砂漿一天的抗壓強(qiáng)度為不摻硅灰的2倍。

采用蒸壓養(yǎng)護(hù),則幾乎達(dá)3倍;采用標(biāo)準(zhǔn)養(yǎng)護(hù),砂漿的抗壓強(qiáng)度也明顯提高。當(dāng)硅灰與***堿水劑復(fù)合使用時(shí),可使混凝土的水膠比(W/C+Si)降至0.13~0.18,水泥顆粒之間被微硅粉填充密實(shí),混凝土的抗壓強(qiáng)度為不摻硅灰的3~5倍。

(2)增加混凝土的體積密度,從而提高混凝土的強(qiáng)度和使用壽命。

(3)改善混凝土離析和泌水性能。硅灰摻入量即取代率Si/(Si+C)愈多,混凝土材料愈難以離析和泌水。當(dāng)取代率達(dá)15%時(shí),混凝土坍落度即使達(dá)15~20cm,也幾乎不產(chǎn)生離析和泌水;當(dāng)取代率達(dá)20~30%時(shí),將該混凝土直接放入水中也不會(huì)產(chǎn)生離析。由于微硅粉對(duì)混凝土離析和泌水性能的改善,摻加硅灰可配置水下不離散混凝土,以用于海港、隧道、水壩等水下工程。

(4)提高混凝土的抗?jié)B性、抗化學(xué)腐蝕性和比電阻。由于混凝土微硅粉的摻入提高了混凝土的密實(shí)性,大大減少了水泥空隙,所以提高了硅灰混凝土的抗?jié)B性能。

Tags:微硅粉?
